Mechanische und elektrische Montage- und Räumpressen

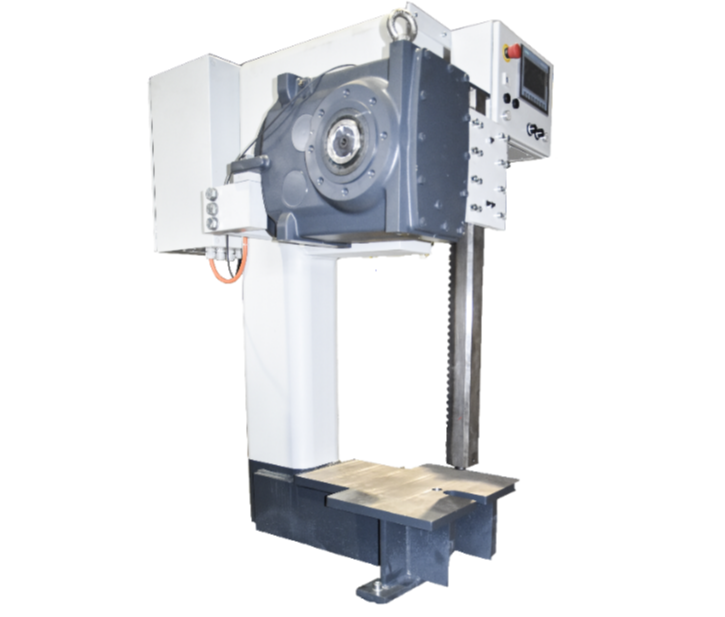

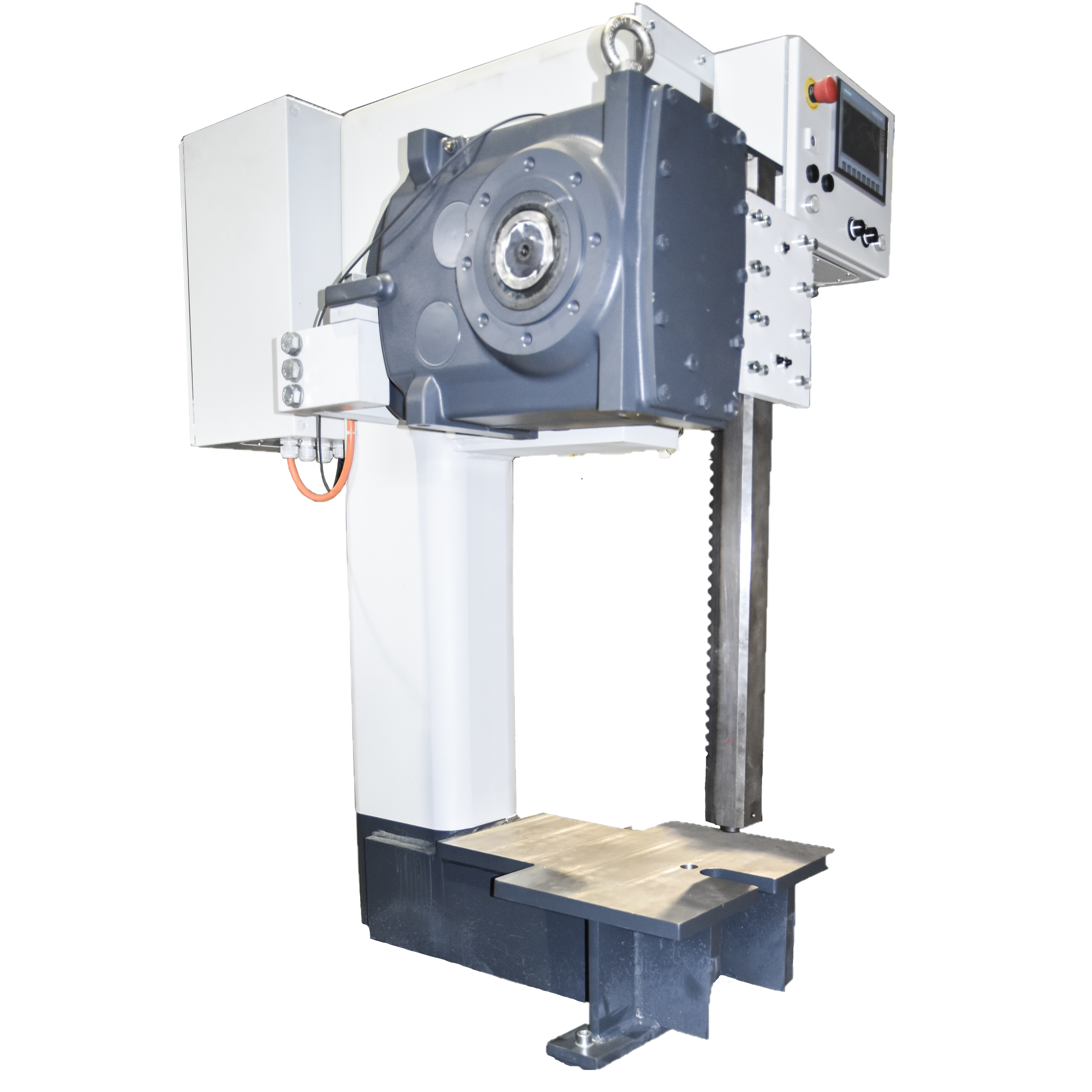

T3 / T5 / T8 / T10

Unsere mechanischen Montage- und Räumpressen sind speziell geeignet um Paßfedernuten mit Stoßräumnadeln rationell und sauber auszuführen.

Selbstverständlich können mechanische Montage- und Räumpressen auch für sämtliche anderen einschlägigen Arbeiten in idealer Weise eingesetzt werden, wie das Ein- und Auspressen von Buchsen und Bolzen, oder z.B. das Montieren von vorgespannten Baugruppen

Presse Modell T3

Technische Daten Modell T3

Querschnitt der nachstellbaren Arbeitsspindel	Vierkant 40 mm
Aufnahmebohrung in der Arbeitsspindel	Ø 20 H7
Max. Druckleistung an der Arbeitsspindel	30 kN
max. Spindelbewegung	440 mm
Tischfläche	280 x 220 mm
Durchmesser des drehbaren Tisches	230 mm
Grundfläche	440 x 280 mm
Höhe bei ausgefahrener Arbeitsspindel	1.290 mm
Gewicht	110 kg
Lackierung	lichtgrau, RAL 7035

Presse Modell T5

Technische Daten Modell T5

Querschnitt der nachstellbaren Arbeitsspindel	Vierkant 55 mm
Aufnahmebohrung in der Arbeitsspindel	Ø 20 H7
Max. Druckleistung an der Arbeitsspindel	50 kN
max. Spindelbewegung	585 mm
Tischfläche	350 x 260 mm
Durchmesser des drehbaren Tisches	230 mm
Grundfläche	550 x 320 mm
Höhe bei ausgefahrener Arbeitsspindel	1.670 mm
Gewicht	195 kg
Lackierung	lichtgrau, RAL 7035

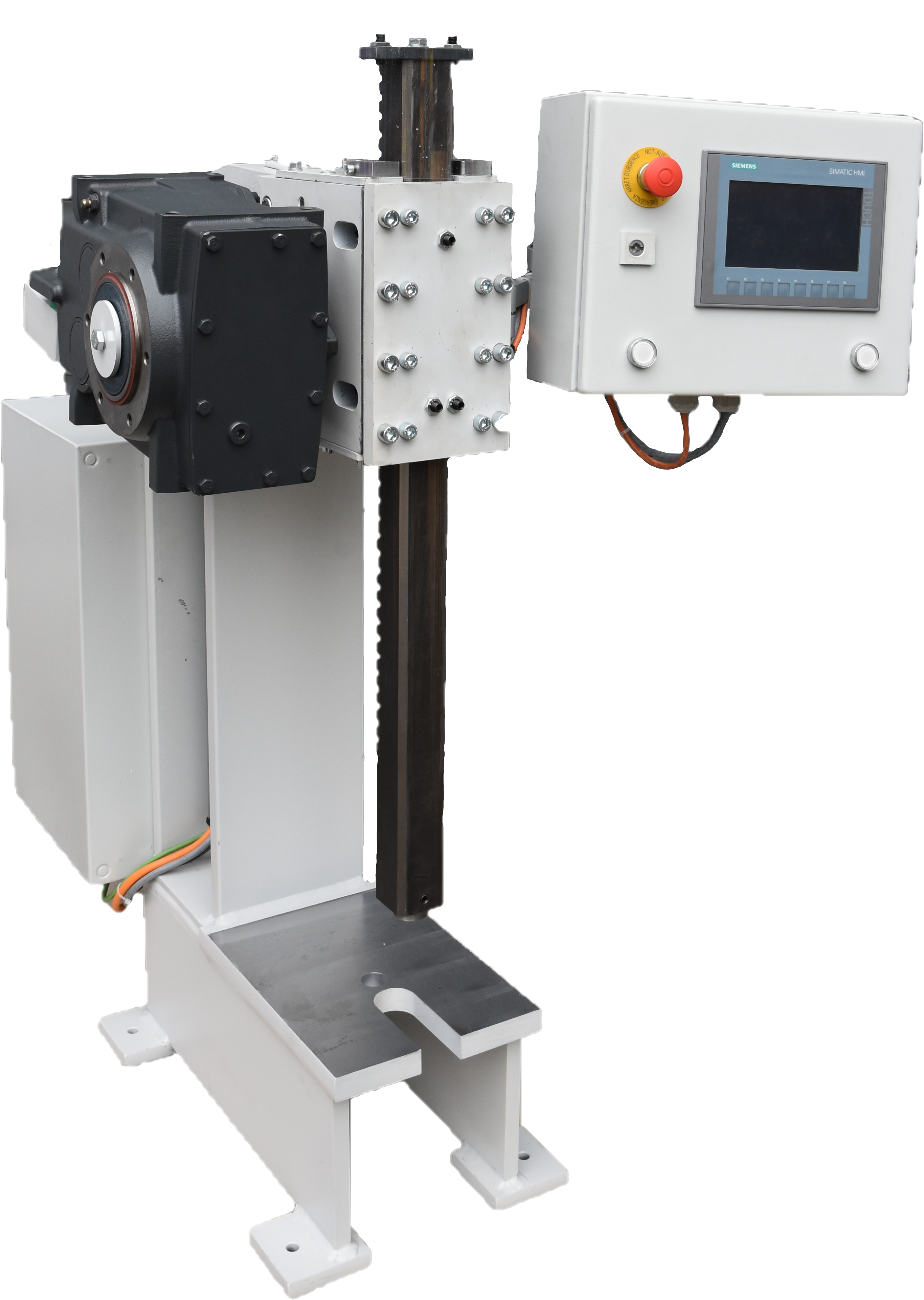

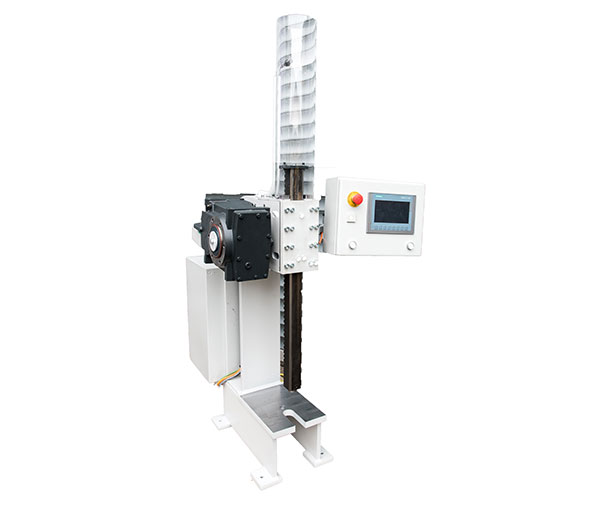

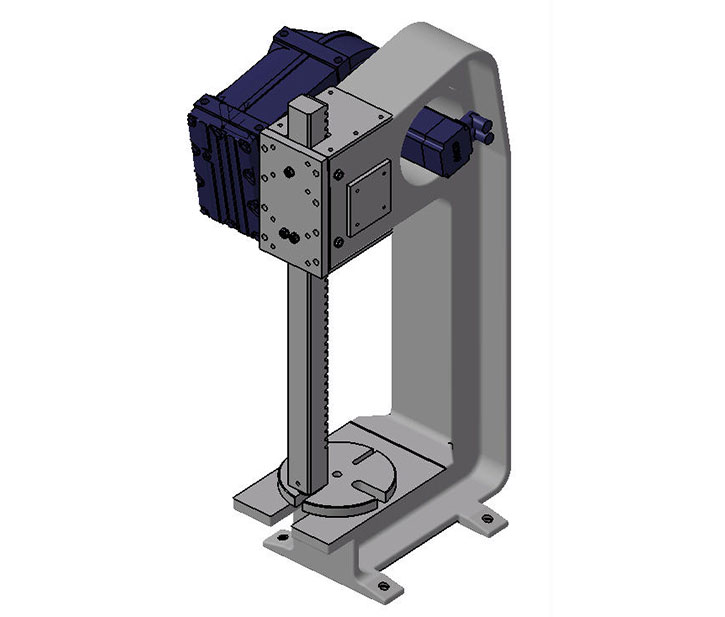

Presse Modell T8

Technische Daten Modell T8

Querschnitt der nachstellbaren Arbeitsspindel	Vierkant 60 mm
Aufnahmebohrung in der Arbeitsspindel	Ø 20 H7
Max. Druckleistung an der Arbeitsspindel	35 kN
max. Spindelbewegung	450 mm
Tischfläche	280 x 220 mm
Durchmesser des drehbaren Tisches	230 mm
Grundfläche	500 x 280 mm
Höhe bei ausgefahrener Arbeitsspindel	1.450 mm
Gewicht	280 kg
Lackierung	lichtgrau, RAL 7035

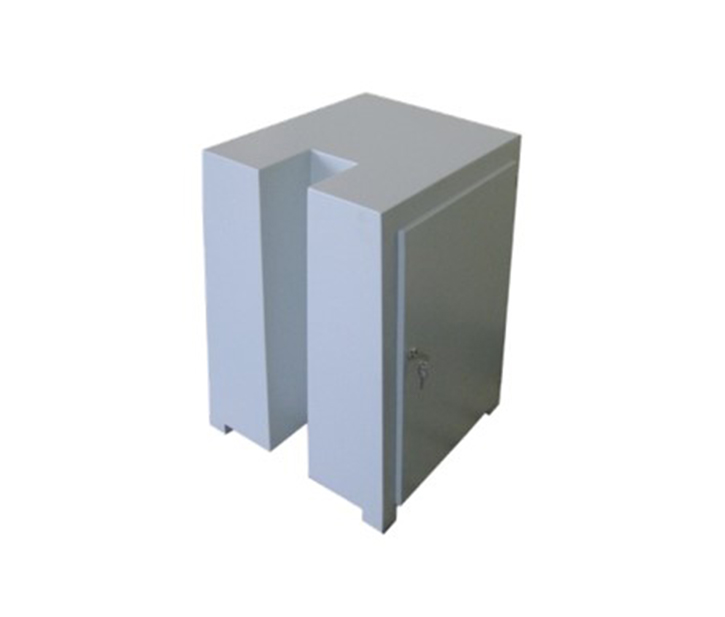

Schrankuntersatz

Technische Daten Schrankuntersatz

Breite	480 mm
Tiefe	580 mm
Höhe	750 mm

Schrankuntersatz mit Türe und Zwischenfachals Zubehör passend für Räumpresse T3 /T5 / T8.

Aufbau

Der Maschinenständer ist in sehr stabiler und verwindungssteifer Schweißkonstruktion ausgeführt. Die Form und der Querschnitt sind so ausgelegt, dass sämtliche auftretenden Betriebsbelastungen sicher aufgenommen werden.

Antrieb

Der Antrieb erfolgt mit einem 5-speichigen Handrad über ein Planetengetriebe auf die Antriebsspindel. Durch die große Übersetzung ist nur ein geringer Kraftaufwand am Handrad erforderlich.
Die Führung der Vierkantarbeitsspindel ist mit nachstellbaren Leisten ausgestattet.

Sonderzubehör

Schrankuntersatz mit Ausbruch für Räumnadeln oder Wellen, verriegelbare Türe und einem Zwischenfach 480 x 580 x 750 hoch
